福州大學廈門工藝美術學院 趙莉莉
摘要:
為了使礦用汽車的外觀造型設計風格真正符合用戶的心理情感需求，文章運用感性工學原理和方法，探討了礦用汽車的造型要素和符合礦用汽車感性意象詞匯之間的映射關系，將礦用汽車造型特征運用意象看板和意向尺度圖進行感性分析，運用語義差分法對感性意象詞匯進行可視化描述和量化分析，提升了礦用汽車造型要素與感性意象之間的契合度。其研究結果可為礦用汽車的概念造型設計提供一定的參考。
關鍵詞：
感性工學 礦用汽車 造型要素 感性意象
Abstract：
In order to make the mine car's exterior styling design to truly meet theemotional needs of the user's psychology, this paper uses Kansei engineeringprinciples and methods to explore the mapping relationship between thestyling elements of the mine car and the sensual imagery words of mine car.The research aims at enhancing the fit between the styling elements of minecar and sensual imagery by perceptual analysis of mine car styling featuresusing imagery billboards and intent perceptual scale graph and using the semantic differential method to visually describe and quantify the perceptualimagery vocabulary. The research results will provide a reference for themodeling design of mine car.
Keywords:
Kansei Engineering Mine car Modeling elements Sensuous imagery
中圖分類號： TB472
文獻標識碼： A
文章編號： 1003-0069（2015）05-0116-03
當今社會是以“感性消費”為基本特征的新時代，礦用汽車的消費者也開始追求一種礦用汽車與理想的自我感性理念的吻合。因此，礦用汽車的造型要素也越來越有必要體現出滿足消費者感性需求的一面。基于感性工學的原理和方法研究礦用汽車造型要素的意象風格，是礦用汽車造型領域的研究熱點。文章對礦用汽車外觀造型關鍵要素進行相應的感性分析，以期達到使礦用汽車的外觀造型設計風格真正地符合用戶心理情感需求的目的。
1 感性工學概述
廣島大學的長町三生教授認為，感性工學主要是“一種以顧客定位為導向的產品開發技術，一種將顧客的感受和意向轉化為設計要素的翻譯技術”。 以產品使用者的意識、個性、審美、多樣、快樂、舒適為重點，以綜合的功能性、合理性替代過去狹窄的功能性和合理性，這是生活者利益優先的方式。
感性意象是人對物所持有的感覺，是人的一種深層次情感活動。通常被用來描述感性意象都是形容詞匯，這些詞被稱為“感性意象形容詞”。礦用汽車的產品意象就是設計師進行礦用汽車造型設計要素時的感性情感表達和用戶對于礦用汽車造型要素的感性認知的情感體驗。
2 感性工學在礦用汽車設計中應用的意義
2.1 礦用汽車造型特征
礦用汽車從外觀上看（如圖1所示），前后兩個輪胎構成了側面兩個視覺中心，人們通常用它來衡量礦用汽車整體的前后平衡和視覺重心的高低。在各種噸位的礦用車型中，貨箱在側面視圖中都占據了較大的面積，貨箱的形式對整車的視覺效果影響很大。
對礦用汽車的造型要素特征線按結構和功能進行標定，其中主要特征線有：主視窗輪廓線E1，駕駛室頂型輪廓線E2，車廂頂型線E3，主視尾部輪廓線E4，車廂下緣線E5，進氣格柵輪廓線E6，車輪輪罩線E7，左視車廂輪廓線E8，俯視車廂外緣線E9，車架下緣線E10，保險杠外緣線E11，如圖2所示。
2.2 感性工學在礦用汽車造型設計中應用的意義
感性工學就是將用戶心理需求轉譯為產品外觀設計要素的一種科學、有效的方法。美國設計師普洛斯曾說過：“人們總以為設計有三維：美學、技術和經濟，然而更重要的是第四維—人性。” 將感性工學的原理和方法應用到礦用汽車的外觀造型設計上，使礦用汽車的外觀造型變得粗獷且精致、簡約且有內涵，傳達著產品的感性要素，滿足了用戶的感性需求，從而真正實現礦用汽車的外觀造型設計以人為本的目的。
3 基于感性意象的礦用汽車造型要素研究
3.1 礦用汽車的造型要素分析
礦用汽車設計的造型要素主要包括點、線、面三部分。作為造型要素的基本出發點，點的位置確定了造型曲線的走向，進而控制造型面的風格，以較少的點組成的線和面會更加粗獷，充滿力感。在礦用汽車的造型曲面中，以點控制的曲線有兩種構成曲面的方式：其一，曲線的轉折曲率較小，曲線之間蘊藏著巨大的勢能，造成具有很強的力感；其二，采用直線，線與線之間的夾角很小，造成銳利的切面。兩者的方式不同，但是都造成了礦用汽車的造型結構線的硬朗與力感，具有很強的張力，這也構成了礦用汽車基本的造型風格。使用具有張力的線條組合出塊狀的單元面，單元面在形式上的拼接下，使多個單元之間構成了較強的肌肉感，具有力的美感與張力。
文章主要從礦用汽車的造型特征線來研究感性意象詞匯和礦用汽車造型要素的映射關系，礦用汽車造型要素的點和面為輔助性研究論證。
3.2 礦用汽車的感性意象詞匯選取
礦用汽車最主要的功能是要滿足用戶的安全需求。在保障人身安全的前提下，也要盡量滿足用戶的心理安全需求。依據礦用汽車的功能使用要求及用戶對礦用汽車外觀造型的潛在感性認知，“單薄—厚實”“安穩—躍動”是礦用汽車造型要素典型的感性意象詞匯。礦山企業的礦用汽車購買者和使用者大多是男性，分析男性的消費者心理可知：男性喜歡陽剛、簡潔、霸氣的產品外觀造型。大多數的男性認為：男性的消費心理特征是粗獷有力。因此，“剛—柔”“繁復—簡潔”符合礦用汽車造型要素典型的感性意象詞匯。
3.3 感性意象詞匯和造型要素的映射關系
通過感性工學的方法和原理將感性意向形容詞與礦用汽車造型要素之間建立映射關系，形成感性意象下的礦用汽車外觀造型要素風格，以用來指導礦用汽車外觀造型設計。研究方法如下：
（ 1）用文章選取的形容詞對，對礦用汽車的外觀造型進行意向尺度分析。將收集的大量礦用汽車資料圖片，按照所選取的感性意象來制作意向尺度圖（如圖3、 4所示）。
意象尺度法主要是借助實驗、統計、計算等科學方法，通過對人們評價某一事物的層次心理量的測量、計算、分析，降低人們對某一事物的認知維度，并得到意象尺度圖，比較其分布規律的一種方法。 礦用汽車的外觀造型要素通過意象尺度分析，讓設計者可以準確地把握市場上的礦用汽車在“單薄—厚實”、“剛—柔”、“繁復—簡潔”、“安穩—躍動”意象空間的分布，有效地指導礦用汽車新產品外觀造型的開發。
通過意象尺度圖分析，得出以下結論：礦用汽車的外觀造型要素比較偏向于“厚實”、“剛”、“簡潔”及“安穩”。
（ 2）依據搜集的相關資料制作意象看板，意象看板主要包括礦用汽車消費者的生活情態看板、心情看板以及心情看板。
生活形態看板通過礦用汽車用戶的肖像及礦用汽車消費群的意象圖片的展示，傳達了用戶個人和社會價值的信息以及他們的生活方式（如圖5所示）。通過礦用汽車的生活情態看板，我們可以很直觀地感受礦用汽車用戶的工作生活狀態。
心情看板要傳達的是礦用汽車所呈現的價值，對礦用汽車用戶的生活形態特征的認知進一步做了詮釋（如圖6所示）。反映礦用汽車用戶心理需求的心情看板不直接描述礦用汽車的外觀造型要素特征，但可以捕捉到礦用汽車用戶在對礦用汽車進行認知時所具有的情感、感覺或情緒，比如醒目、厚重、安全、穩重以及簡便等感性意象。
主題看板展示了可以傳達礦用汽車外觀造型要素特征的目標意象（如圖7所示）。礦用汽車的主題看板是對礦用汽車造型意象的直觀表達，對礦用汽車造型特征進行描述與標桿產品的搜集。我們從礦用汽車的主題看板可以感受到其厚重感、簡潔性及陽剛氣及目前礦用汽車外觀造型設計風格的趨勢。

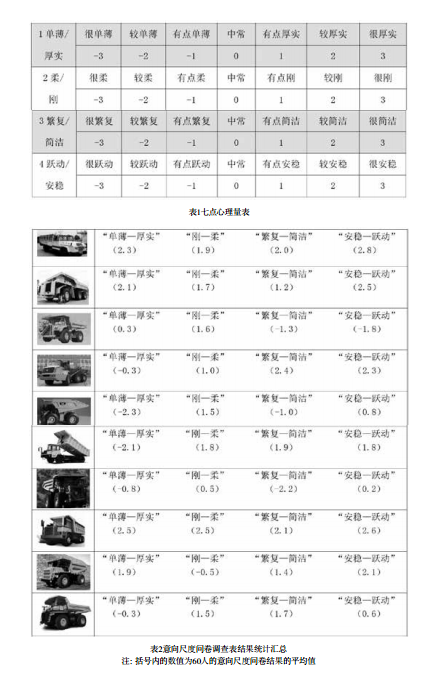

（ 3）將文章所選取的，能反映礦用汽車外觀造型要素的典型感性意象形容詞對制作成七點心理量表（如圖表1所示），以此作為感性意象評價指標。
（ 4）根據所選取的意象形容詞，匯制作的七點心理量表制作礦用汽車意向尺度調出問卷。選取一定量人員（礦用汽車的購買者或駕駛者），對選中的礦用汽車造型要素用形容詞意象詞匯量表進行測評打分，獲取感性意象和礦用汽車造型要素之間的映射關系，用以輔助礦用汽車外觀造型的創新設計，調查問卷得到的數值平均分析結果如圖表2所示。通過感性意象形容詞對心理量表評估示意圖，可以看出被試者對感性意象詞匯的數值評價結果。礦用汽車的整體意象尺度偏“剛”、“簡潔”、“安穩”、“厚實”。
3.4 礦用汽車造型要素與感性意象詞匯分析結果
文中選取的“厚實、安穩、剛、簡潔”等感性意象形容詞匯作為礦用汽車外觀造型的研究對象，運用上述一系列方法進行分析研究，得出如下結論：
（ 1）在礦用汽車造型特征線中，車廂頂型線與車廂下緣線的距離增大，車廂下緣線離地面相對高度低，整體車身體現“安穩、厚實”；反之，整體車身體現“躍動、單薄”。
（ 2）礦用汽車兩輪距適當變大，則顯得車身整體“安穩”； 反之，則顯得整體車身“躍動、輕巧”。
（ 3）對于礦用汽車前視圖的外觀設計，駕駛室“造型剛直、線性硬朗分明、轉折明顯”，進氣柵格和保險杠外緣線“形狀方正、線條少且直”，則能體現礦用汽車外觀造型的“剛、簡潔”；反之，則體現“柔、繁復”。
（ 4）礦用汽車車燈及反光鏡從整體上看，可以作為一個點。車燈及反光鏡的造型輪廓偏方正、矩形一些，則能體現礦用汽車外觀造型的“剛”，偏圓、橢圓形則體現出“柔”；兩燈的距離稍大、所處車身的位置偏低，則能體現礦用汽車外觀造型的“安穩”，反之，則顯得整體車身“躍動、輕巧”。
（ 5）礦用汽車的前臉、側面的車廂整體分別可以看成面。若前臉稍寬而低、車廂面稍長且寬，則能體現礦用汽車外觀造型的“安穩、厚實”；反之，則顯得礦用汽車外觀造型“躍動、輕巧”。
4 結語
礦用汽車雖然只是作為非公路用交通工具，但消費者對其外觀造型也有一定的情感需求。研究如何在礦用汽車造型設計中體現消費者的期望意象，在保障礦用汽車使用者身體安全的前提下，追求礦用汽車造型設計風格與使用者偏好意象具有較高的契合度也是如今礦用汽車造型要素研究的趨勢。文章選取一系列典型汽車外觀造型感性意象詞匯進行研究，獲取其與關鍵汽車造型特征線之間的映射關系，其研究結果可為礦用汽車的概念造型設計提供一定的參考。
參考文獻
[1] [日]長町三生.感性工學：一種新的人機學顧客定位的產品開發技術[J].國際人機工程55 周刊，1995,15.
[2] 李立新.感性工學–一門新學科的誕生[J].藝術?生活,2003,3： 71-73.
[3] 李永鋒,朱麗萍.粗糙集理論在產品意象造型設計中的應用研究[J].包裝工程,2010,31 （ 18）： 28-30.
[4] 陳丹,喬陽.工業設計使礦用車輛綻放光彩[J].科技信息,2009,2： 230.
[5] 趙江洪,羅仕鑒,朱上上.基于人機工程的數控機床造型意象尺度研究[J].計算機輔助設計與圖形學學報,2000,11.
[6] 柳沙.設計藝術心理學[M]. 北京：清華大學出版社， 2006，7.
[7] 趙丹華,趙江洪.汽車造型特征與特征線[J].包裝工程, 2007,03, 28(3)： 115-117.
[8] 楊鈺,張文明.非公路自卸汽車外形設計與視覺效果研究[J].汽車工程,2007,29 （ 9）： 823-826,832.
[9] 朱海兵.基于感性工學的汽車造型研究[D].哈爾濱工程大學,2012,3.
[10] 李彬彬.設計效果心理評價[M]. 北京：中國輕工業出版社， 2011， 3.
