江蘇師范大學 陳 浩 宋麗姝 王艷群
摘要：通過分析感性工學在人的生理和心理上的影響，來研究操作者在操作大型超市賣場貨運叉車時對于工作接觸部位的設計，包括叉車的座椅設計、外觀設計、叉車的前叉等部位的改良設計，讓操作者在工作中具有更強的舒適感和安全感。
關鍵詞：感性工學 大型超市 貨運叉車 產品設計
中圖分類號：TB472 文獻標識碼：A
文章編號：1003-0069(2017)11-0106-02
Abstract：We study the design of the working contact parts when the operator operates a large supermarket freight forklift by analyzing the impact of kansei engineering on people’s physiology and psychology， including the improved designs of the forklift seat， modeling， forklift fork and other parts， which allows the operator to feel more secure and comfortable at work.
Keywords：Kansei Engineering Large supermarkets Freight forklift Product design
引言
目前，隨著商品經濟的不斷發展和貨運叉車逐漸被普及運用，國內外對大型超市賣場貨運叉車都有了比較成熟的研究，然而當前的叉車設計并不能完全符合操作者的心理需求，在外觀上讓人覺得過于機械，在操作方面也存在很多不夠人性化的設計。通過對當地大型超市賣場叉車使用人員的問卷調查，總結出產品固有的外觀會讓人產生視覺疲勞，機器的操作過程也比較瑣碎，常常讓使用者感到乏味和疲勞，也讓使用者的工作效率大大降低。因此，想要提高工作者的工作效率，設計師須通過對現有產品的形態、結構、尺寸、功能進行改良，增加產品的情感尺度，減少不必要的勞動時間、無用的經濟投入，從而提高平面及空間的利用率。從安全感、舒適感多方面的性能上著手，滿足使用者更加廣泛的需求，加強使用者對產品使用的情感體驗，強化叉車設計的整體性 [1]。
一、感性工學概述
感性工學產生于20世紀80年代的日本，是產品由設計師向使用者單向表達到設計師與使用者之間雙向交流的轉變。感性工學是以工程技術手段為基礎，以研究人在工作狀態的感性意象為目標的理論。在產品設計領域，它將人們對“物”的感性意象定量、半定量地表達出來，并與產品設計特性相關聯，以實現在產品設計中體現“人”的感性感受，設計出符合“人”的感覺期望的產品 [2] 。
目前感性工學的研究主要包括三個方面：
1.從人的因素及心理學的角度去探討顧客的感覺和需求；2.在定性和定量的層面上從消費者的感性意象中辨認出設計特性；3.建構感性工學的模式和人機系統 [3] 。在進行大型超市賣場貨運叉車設計時，主要從以上三個方面入手對貨運叉車進行改良設計。
二 、大型超市用貨運叉車研究現狀
叉車屬于現代物流搬運車輛，主要用于對貨物進行裝卸、堆垛和短距離運輸作業等工作。目前林德和合力兩種叉車品牌占據國內絕大部分市場。在調研中發現，大型超市賣場的貨運叉車多使用人力叉車和電動叉車。
（一）貨運叉車分類
-
人力叉車，這類叉車沒有機動裝置，通過升降導軌使得裝載貨物的升降盤升高和下降，主要依靠人力來起重和移動貨物進行作業。人力叉車具有節能、靈活、體積小等優點，但是在工作效率上不占優勢。目前，人力叉車在調研走訪的大型超市中被普遍使用。
2.電動叉車，動力由電動機支持，能源靠蓄電池，承載能力高于普通人力叉車，作業通道寬度一般為3.5～5.0米，缺陷是叉車的作業時間受到蓄電池供電量的限制，一般蓄電池的供電時間為8個小時左右，因此，對于這類叉車需要配備備用電池。而且，由于動力限制，這類叉車的運載能力不高，但是成本較高，不利于維護保養，多應用于對環境要求較高的工況，如醫藥、食品等行業，在大型超市賣場偶爾可見。
（二）國內叉車行業的現狀：
從生產廠家來看，我國有超過兩百家的企業生產各類叉車，數量眾多，其中以中叉公司的安徽合力、杭州叉車、大連叉車等14 個成員企業為龍頭。另外，在國內的叉車外企如林德叉車、 TCM、現代等10余家外資企業也占有一定的市場比例，其他廠家如江淮重工、玉柴等所占比例較少 [4] 。我國叉車行業隊伍比較強大，在叉車研發及生產上具有較為堅實的基礎。
從叉車的發展趨勢和市場商機來看，國家的“十一五”規劃中明確提到要大力發展物流業，叉車是物流搬運作業中的重要設備之一，叉車的高效率、機械化作業是實現物流業快速發展的重要保證。同時，叉車作業可以大大減輕工人的搬運強度，有效提高工作效率。叉車具有通用性強，機動靈活等特點，在我國國民經濟的發展中，各行各業對叉車的需求量都在不斷增加，近年來我國的叉車需求量每年都在以10%以上的速度增長 [5] 。與發達國家相比，目前我國的叉車市場還是有很大的發展潛力。所以，我國對于叉車市場擁有非常廣闊的市場前景。在對當地大潤發、卜蜂、沃爾瑪和易買得等多家大型超市進行考察后，發現對于商品的更換、補充多采用人力叉車（如圖1、2），低成本卻不能保證高效率，耗時費力。綜合以上調查研究，大型超市需要有與超市環境相適應的貨運叉車來改善工作條件。
三、基于感性工學的大型超市貨運叉車改良設計
（一）叉車的座椅因素
當前市場上的貨運叉車在座椅的舒適度上普遍還需要提升，使其更符合人機工程學，讓工作者即使長時間工作也不會感到腰酸背痛。叉車座椅設計參數主要依據中靠背座椅功能尺寸圖，（如圖3）[6] 。好的叉車能夠為駕駛員提供舒適有效的工作環境，座椅是與駕駛員的肢體直接接觸的部件之一。對于叉車座椅的設計，從感性工學的角度出發，結合叉車運行的特殊環境來分析叉車座椅的設計特點，最終設計出具有良好人機交互關系的叉車座椅。研究從以下幾個方面展開：
1.超市賣場貨運叉車座椅的感性意向認知識別：經大量市場調研及叉車使用者的問卷反饋得知，目前市場上叉車無減震系統、有顛簸感、易疲勞；座椅靠背的傾斜角度多數為不合理的狀態，容易給人體的脊柱和腰椎增加壓力感；座椅靠背多為皮制軟靠墊，不具有透氣性，散熱不及時；坐墊的軟硬程度不適中，過軟會使臀部和大腿肌肉受壓面積增大，增加身體的不穩定性，過硬則同樣會增加勞累感；叉車座椅的空間位置偏小，對于體形高大的人會顯得擁擠不堪。
2.超市賣場貨運叉車座椅的定性分析：由于叉車沒有減震系統，因此，在叉車座椅上可以增設減震元件，大大減少由于顛簸帶來的震感；控制座椅靠背的傾斜角度在110°，保證叉車操作者的脊柱形態處于較為自然的狀態，使得腰椎以及腰背肌的負荷減少；座墊、腰靠和扶手的覆蓋層應選用柔軟、防滑、透氣性好的材料。為了適應不同身型的員工，座椅的腰高和腰靠高必須是可調節的，且確保調節過后的座椅不易松動，這也符合產品設計的安全性與實用性原則；此外，考慮到駕駛員在操作叉車時的回顧視野，將叉車座椅設計成可以具有回轉裝置的結構。
3.超市賣場貨運叉車座椅的定量分析：以身高175的叉車操作者為例展開具體分析。叉車座椅屬于工作座椅，而一般的工作座椅坐面傾角多為0~5°。操作叉車時前傾動作較為頻繁，所以坐面傾角略朝下較好但不能太多，大概為-3~3°之間。鑒于叉車的各種工作環境，這種幅度應該是駕駛員調節的最適合自己的傾斜角度。此外參照安全性設計，座椅底部可設計與慣性運動相反的彈性裝置而座椅則可以前部向上突起，以減少人的慣性。
臀部到膝闊的長度約為40cm、膝闊到地面的長度約為50cm、腰部靠背高度約為40~50cm，同時需要加強腰靠以提供給駕駛員足夠的支撐。對于不透氣、散熱不及時、座椅過軟等這類問題，材質問題與底部結構占很大比例。結構可選為中空或鏤空式，中層選用低密度海綿，表面可選為鏤空皮質或布料。
（二）叉車的外觀設計因素
良好的造型可以緩解操作員的疲勞感，加強使用者對產品使用的情感體驗。一件成功的產品不僅僅基于其本身必備的使用功能價值，感性功能價值也越來越占有很大的比重。在外觀設計中，色彩是產品形象傳達的第一要素，對操作者提升產品的感性價值起著重要的作用，準確的色彩不僅能傳達出產品的特性，更能夠引起使用者的共鳴 [7] 。研究調查發現，有大約80%以上的叉車標準色為暖色，尤其以橙紅色、橙色、橘黃色、黃色5種色彩應用最廣，這也造成了叉車市場千篇一律的局面，而大膽使用無色系與冷色系便可以使產品輕易脫穎而出，它們可以大幅度的運用在門架、車身上，但是為了安全考慮，可適當地點綴亮度較高的色彩如黃色或者橙色。從（圖4）中可見，在叉車車架、內飾、輪胎、操控把手、車叉等大量運用了黑色、灰色、灰黑色等無色系，而在底座和座椅等部分則出于安全考慮點綴些亮色。無色系的色彩給人以理性、冷靜的印象，光澤色的色彩給人以尊貴、華麗的印象，是體現產品品質的重要手段。灰色具有給人休息、抑制的感覺，而且明度較低不會給眼睛造成疲勞、耐臟性較好，所以灰色可做控制設備的色調。深灰色有穩定感，可以用來作為產品的機腳。駕駛室內采用明度低，純度低，無刺激的色彩，舒緩心情，便于操作人員集中精力，不易疲勞 [8]。
（三）叉車的前叉設計

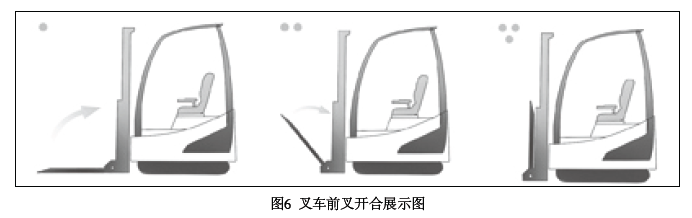

為了提高叉車的適用性，更好地實現載人、叉裝、裝卸、掏箱、上下及前后舉升等功能，可仿用伸縮臂叉車的設計。考慮到載人安全的因素，我們設計了（如圖5）所示的平臺，為了裝卸方便，可采用非整體的焊接形式，可升降載人的前叉設計解決了人力補貨梯安全性不足的問題，同時也提高了可作業高度；在實施裝箱等操作時，將可拆卸的載人平臺移除，放下可開合的前叉，（如圖6），根據實際情況設置調平機構自動調整角度，防止貨物意外滑落。此外，可開合前叉設計的加入可以減少叉車在非使用期間的占用空間，更便于貨運叉車的移動。
結語
基于感性工學對大型超市賣場貨運叉車的研究，旨在從叉車使用的操作性上著手，滿足操作者多方面的需求，增強操作者對產品使用的情感體驗，強化叉車設計的整體性；從安全感、舒適感等多方面對現有產品的各個參數進行改良，增加產品的情感尺度，使用戶在工作時的效率提高。在本次研究中，就大型超市賣場貨運叉車的外觀設計、座椅設計和叉車前叉設計三方面進行了深入研究，通過啟用無色系和冷色系并輔以明度較高的色系，不僅準確表達出產品的特性，也能引起使用者的共鳴，營造安全感的氛圍；通過改良叉車的座椅和前叉，一方面提高使用者的舒適度，降低或緩解使用者的疲勞度，另一方面前叉的改良使貨運叉車的適用性增強，作業能力提高。總之，大型超市賣場貨運叉車的改良設計是符合使用者的需求和設計潮流的，這也證明了感性工學的有效性和可行性。隨著更多專家、企業投入到感性工學這一領域的研究當中，感性工學一定會得到迅速發展，取得更大的應用成果。
基金項目：江蘇師范大學大學生創新創業訓練計劃項目(XSJCX7038)。江蘇師范大學自然科學研究基金重點項目(15XLA10)；江蘇省高校哲學社會科學基金資助項目“基于交互體驗的兒童教育產品創意設計研究”(2016SJB760052)；江蘇師范大學博士基金項目(15XLR032)。
參考文獻
[1] 黃明山 .叉車座椅的工業設計研究 [D]. 合肥工業大學碩士論文 ，2009.03：39
[2] 楊旭 . 基于特征群的汽車造型風格分析與五菱造型設計 [D]. 湖南大學碩士論文 ，2011.03：06
[3] 宋明亮 . 情感化設計理論指導下的日用品設計研究 [D]. 江南大學碩士論文 ，2006.05：18
[4] 李剛 . 國內叉車行業的現狀及發展趨勢 [J]. 科技情報開發與經濟 ，2008（01）：123-124
[5] 黃明山 . 叉車座椅的工業設計研究 [D]. 合肥工業大學碩士論文 ，2009.03 ：01
[6] 阮寶湘 . 工業設計人機工程第2版 [M]. 北京：機械工業出版社 ，2010.08 ：61
[7] 林晨曄 . 基于感性工學的定量化色彩趨勢研究 [J]. 包裝工程 ，2015（09） ：70-73
[8] 王愷、陳嬌紅、張偉社 . 工程機械產品的色彩設計研究 [J]. 機電產品開發與創新 ，2008（05）：71-71
