摘要：通過對目前鞋柜市場的分析，針對一些對鞋子清潔、消毒和儲存有需求的家庭，尤其是天氣炎熱或經常伴有雨雪的地區，對鞋柜進行重新設計，滿足消費者對鞋的清潔、衛生和收納的需求。本文遵循以用戶為中心的設計理念，從對鞋柜產品的解構和重構進行設計研究，設計出一種能集消毒和收納功能為一體的多功能鞋柜，為鞋柜提出一個新的設計概念，讓使用者在享受多功能鞋柜所帶來的衛生舒適的同時感受到設計為生活帶來的美好和享受。
關鍵詞：多功能 鞋柜 設計
中圖分類號：TB472 文獻標識碼：A
文章編號：1003-0069(2017)09-0124-02
Abstract：Through the analysis of the current shoe market，there is a demand for shoes cleaning，disinfection and storage，especially in hot weather or areas frequently accompanied by rain and snow. So by redesigning the shoes cabinet，we should meet consumer demand for shoes sanitary and storage. This paper follows the design concept of user oriented. According to the principle of ergonomics and humanized design concept，we design a set of multifunctional disinfection and storage functions from deconstruction and reconstruction of shoes. This paper presents a new design concept allowing users to enjoy the multifunctional health shoes to feel comfortable，at the same time，make people to enjoy the beautiful life.
Keywords：Multi-functional Shoe cabinet Design
引言
隨著用戶生活品質的極大飛躍，人們同時也在追求著具有環保，健康特性的產品來提高生活情趣，然而鞋子作為經常與地面接觸的產品，其清潔問題一直困擾著我們。鞋不是一次性使用產品，而是可以持續使用一段時間的生活必需品。雨天的污泥，或者腳部出汗等，都會影響鞋的衛生和使用者的健康狀況。一款可以清潔消毒的家用鞋柜可以在收納鞋子的同時讓我們更好地享受生活。
目前市場上的鞋柜形式和功能都非常單一，這因為鞋柜在大部分人眼中的作用只是用于鞋子的存放。而且，人們一般都只會關注襪子的衛生，每天更換、清洗襪子。但是會忽略鞋子的衛生問題，因為鞋子難以清洗和消毒。在潮濕環境下人的腳部成為了細菌和病菌滋生的場所，鞋子的衛生問題是人們一個沒有重視到的盲區。如果將烘干、殺菌功能與鞋柜相結合，可以在儲存鞋的同時預防腳部疾病，提高人們的生活水平。
多功能鞋柜主要是將消毒功能與鞋柜的儲存功能集于一體。其中消毒功能遵循的技術原理式利用臭氧的氧化作用破壞生物結構，利用臭氧的氧化作用清潔并殺滅細菌，從而凈化局部環境。本設計的創新點主要體現在以下方面。
一、功能與結構

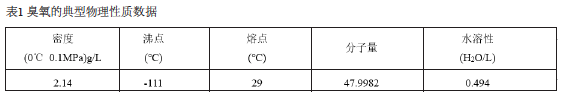

（一）功能：多功能鞋柜的主要功能是對鞋柜內的鞋進行消毒滅菌除味，對潮濕的鞋子進行烘干。臭氧在常溫下是一種具有特殊臭味的淡藍色氣體。臭氧是可以快速，安全，效果顯著的殺菌方式，除此之外還有除異味的功能。臭氧的特性數據（如表1）所示。從數據中看出臭氧的濃度過高會對身體產生危害，且其具有的強氧化性具有毒性，本設計根據臭氧對人體功能危害的實驗性結果分析（1.5～2.0ppm為臭氧允許濃度的上限[1] ）。其中臭氧在環境中的起點濃度為0.3ppm，而人可以嗅到臭氧氣味的濃度為0.02～0.04ppm。衛生部規定臭氧最高允許濃度為0.3mg/m3(0.15ppm)。臭氧在空氣中的應用濃度和物品表面濃度不盡相同，作為對環境的清潔去味要求臭氧的含量相對較小——如0.25ppm（0.5mg/m3），作為產品表面的殺菌消毒去除甲醛等化學試劑則要求上升臭氧含量幾十倍。利用臭氧的殺菌能力可以有效地去除鞋柜內部的怪味和異味。

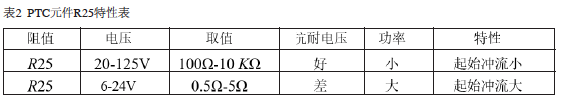

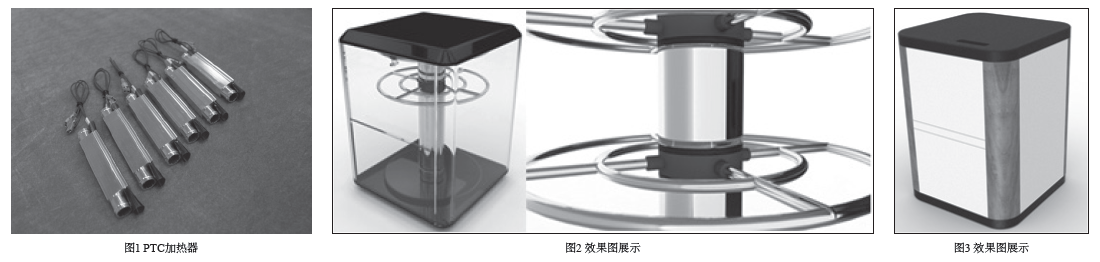

臭氧的發生方法主要有三種：高壓放電式，紫外線照射式，電解式。其中高壓放電式的應用最為廣泛，因為這種方法的技術已經非常成熟，電子元件的消耗也相對較小，工作狀態穩定而安全。整個制備臭氧的核心是發生器中的放電管，放電管的工作情況也直接影響了整個裝置的安全性和制造效率。微間隙介質作為放電管中的核心單元可以有效阻擋放電設計，提高使用的安全性和制備效率。這個技術已經廣泛應用于臭氧的制造。多功能鞋柜的烘干器主要依靠加熱設備將鞋內的潮濕水汽蒸發。但是烘干器加熱元件的選擇非常重要，如果加熱器功率過大，會損傷鞋子，但是功率太小又不能保證烘干時間。在人們日常生活中最常見到的加熱裝置主要是PTC加熱器（如表2）所示。PTC加熱器也是常見的一種加熱元件。目前已經廣泛應用在地暖加熱、足浴盆恒溫加熱器、取暖器、保溫箱等很多與人們生活息息相關的產品上。PTC加熱器功率小，恒溫性能好，節能環保。這種加熱方式對鞋子基本沒有傷害（如圖1）所示 。
（二）結構：多功能鞋柜的一個創新點就是全新的結構安排，打破了日常鞋柜水平的排列方式，設計成立式結構，通過能夠旋轉的掛架將鞋子掛在鞋柜內，便于存儲和取放。立式鞋柜中，將鞋的鞋底和鞋底相貼合，提升了鞋柜的空間利用率，并且PTC加熱元件直接深入鞋內，高效準確地烘干鞋子。為了使多功能鞋柜整體外觀看上去統一、簡潔，外部沒有裝飾和多余的零件。對于柜門的開闔方式將使用轉動的方式。在兩端安裝“反彈自鎖器”。在外部看鞋柜，柜門上是沒有把手的，如果使用者想打開鞋柜，只需要將柜門的一端往里用力，松開后，柜門將自動打開。閉合也是相同方法，將柜門闔上之后往里輕推便可自動鎖住。這樣的結構與功能形式不僅僅可以快速風干鞋柜內部的空氣環境，而且為用戶的使用方式提供了方便（如圖2）所示。
二、材料與工藝
（一）材料：在這個產品競爭激烈的時代，產品的外觀設計尤為重要，而材料的選擇是關系到產品的外觀并且影響著產品的加工工藝成本。因而我們不僅要考慮產品的材料本身屬性，還要考慮其所依存的環境特性。根據多功能鞋柜的功能、結構要求、外觀等設計要求，所使用的材料如下：
鞋柜外部主體采用PC HCG2520FR（聚碳酸酯塑料），（如表3）所示。根據研究需要，PC是在日常生活中起到至關重要的作用，生活中的塑料瓶、調味瓶都是由它構成，其特性式一種熱塑性的塑料，制作精細復雜的各種用途的零件結構。鞋柜內的掛架采用5052鋁合金材料（如表4）所示，5052鋁合金材料為AL-Mg系合金鋁板，這種合金的防銹性和抗氧化性特別突出，并且具有良好的抗疲勞特性以及耐腐蝕度，符合生活場景的使用強度。鋁合金式是工程材料中性能比較突出的有色金屬材料，其強度堪比優質鋼材，具有高強度的塑性和優良的耐沖壓特征，在工業和家具用品中廣泛使用。
（二）工藝：根據所選擇的材料，選出最佳加工工藝，綜合所有設計因素考慮，對于多功能鞋柜外面采用的PC塑料材料可采用加工工藝比較簡單的注塑成型工藝。注塑成型首先是把粒狀或粉狀的原料加入注射機的料斗里，原料經加熱熔化呈流動狀態，通過注射機的螺桿或活塞推動。然后經噴嘴和模具的澆注系統注入模具形腔中，在模具型腔內硬化定型[2] 。表面處理采用貼膜形式，通過貼合類似木材花紋的紋理增加產品的價值屬性。整體模具分為三塊：分別是中間面板、頂蓋和底蓋。通過這樣的模具拆分可以更有效降低生產制造的成本，并且有助于用戶使用和拆卸維修。
三、色彩設計
視覺設計的色彩表現在整個產品設計中尤為重要，很多情況下色彩由材料的本體屬性表達。而產品的色彩在產品設計中起到很重要的作用，產品給人的第一印象就是色彩，其表現特征主要有明亮、灰暗、吵雜、單純等感覺特性。色彩符合人的生活方式和審美情趣，色彩也會影響產品帶給用戶的第一感官印象，同時給人以沉浸感和美感。
每一種色彩都會給人以不同的感覺特性，色彩給人的感知關系通常如下：紅色通常預示著暫停，但是大面積鋪色的時候會表達出性感和喜悅之情；黃色的明度在所有色里面最高，具有停滯和警示的作用，比如紅綠燈中的黃燈；綠色給人以清新愉悅和生命力旺盛的感覺，多用于一些具有環保特征的產品設計中；藍色通常會表達出深沉和優雅，在產品設計中引用藍色色調預示著功能和品質高端；黑色和白色作為永恒色給人以純潔和高貴之感，而中間色灰具有柔和高雅之意，巧妙地運用黑白灰色調會提高產品的環境層次。不同色彩給人的不心理感覺。多功能鞋柜采用了代表潔凈和高尚的白色色作為主色調[3] 。
四、人機關系
人機工程學是一門年輕的科學。是運用生理學、心理學和醫學等有關科學知識。通過研究組成人機系統的機器和人的相互關系，以提高整個系統工效的新興邊緣科學[4]。好的人機特征不僅給用戶帶來好的體驗和易用性，而且基本決定了產品的屬性和輪廓線。鞋柜作為家居環境的一部分，需要保留其家具的屬性與特征。其高度一般與椅子相同，且為抽屜類型。
新型鞋柜的人機系統主要是由人與鞋柜共同構成[5]。但這里的鞋柜使用狀態一般是在站立和彎腰使用，多功能鞋柜的設計應適合操作者的身高，鞋柜的高度應以操作者彎腰時手指能觸及為準。不符合人體尺度的人機關系會給用戶帶還很大的影響。多功能鞋柜在設計中充分考慮了人機工程學的因素，外觀設計時尚優雅，線條富有活力，人機關系合理，滿足了人們的實用和審美要求。這樣尺寸的設計更加適合家居生活的大環境，更加合理地運用家庭的使用空間（如圖3）所示 。
結論
多功能鞋柜的創新設計滿足了人們對鞋柜的更多需求，不同于以往鞋柜設計的單一模式，將更多的功能概念如“殺菌、消毒和烘干”引入到鞋柜的設計當中。不再拘泥以往鞋柜單純的收納功能，改變了市場上現有鞋柜功能單一，老套的現狀[6] 。集成度有了很大的提高，這也是現代產品的發展趨勢。造型上突破了原有鞋柜直棱直角的呆板設計，采用了曲面和平面的有機組合，使多功能鞋柜造型在視覺上顯得更加生動、美觀。多功能鞋柜設計的主旨在于滿足人們對鞋子的收納、消毒和烘干等方面的需求，同時更要讓消費者在生活中體會一份舒適與愉悅。多功能鞋柜創新設計研究要解決材料選擇、部件配合、加工工藝等技術性問題。同時也需要解決產品外觀造型，色彩搭配，人機工程學原理等工業設計學科的問題[7] 。有了這款集多種功能于一身的鞋柜，可以讓使用者在收納鞋子的同時更好地享受生活，為人們勾畫了未來一種新的生活方式。
參考文獻
[1] 吳俊，羅丹，全學軍 . 臭氧催化劑的制備及其應用研究進展 [J] . 化工進展，2017 (03) : 944-950
[2] 江湘云．設計材料及加工工藝 ．北京理工大學出版社 ，2003：23～53
[3] 段殳. 色彩心理學與藝術設計 [D] . 東南大學 ，2006
[4] 丁玉蘭．人機工程學．第三版．北京理工大學出版社 ，2005：90～172
[5] 楊旗航 . 互動型家具設計的人機因素研究[J]. 設計 ，2017 (09) :110-111
[6] 高煜成 . 日用產品設計中附加功能的應用研究 [D] . 山東輕工業學院 ，2012
