哈爾濱理工大學 機械學院 史耀軍 侯喜鵲
摘要：隨著生活水平的提高，人們對生活質量的要求也越來越高，對健康越來越重視，因此護理產品深受消費者的喜愛。為了方便人們的生活，設計一款新型便攜式護理套裝是非常必要的。文章從功能、結構、造型、色彩和人機關系的角度對新型便攜式護理套裝進行創新設計和研究，讓人們的生活更加美好。
關鍵詞：便攜式 護理套裝 造型 設計
中圖分類號：TB472 文獻標識碼：A
文章編號：1003-0069(2017)09-0136-02
Abstract：With the improvement of living standards，people has higher requirement for the quality of life，and more and more attention is for people's health，therefore care products are favored by consumers. To facilitate people's lives，it is essential to design a new portable care package. Starting from the function，structure，shape，color，and the perspective of man-machine relationship to innovate new portable nursing suit of design and research，it gives people more beautiful life.
Keywords：Portable Nursing kit Modelling Design
引言
健康生活是人們的追求，綠色設計是一種趨勢。日常生活中，牙刷、牙齒檢測儀、剃須刀是每個家庭或者出行時的必需品，而目前它們的形式都是獨立的單體，會占用一定的空間；隨技術的發展，產品都由手動轉換成電動，在方便使用的同時卻浪費了部分資源；市場上同類產品的造型大同小異，已不能滿足人們的審美需求。新型便攜式護理套裝遵循綠色設計原則進行創新設計和研究，解決產品功能單一、占用空間、浪費資源、造型同化的問題，滿足人們的生理和心理需求，讓人們的生活更方便、更健康。
一、新型便攜式護理套裝的設計理念及目標
（一）設計理念：基于我國國情，綠色設計和可持續發展是國家所倡導的，也是全球的一種發展趨勢，加之隨人們生活質量的不斷提高，對生活用品的要求也越來越高。一款產品的創新與設計盡量遵循綠色設計和可持續發展的基本原則，同時要以人為本，從用戶的角度出發進行合理的分析與研究，設計出真正符合用戶需求的產品，以提高人們的生活質量，讓人們更健康、更方便地生活。
通過調查研究，護理產品深受人們的喜愛，牙刷、剃須刀是人們不可或缺的日常必需品，由于人們對健康越來越重視，牙齒檢測儀也逐漸被廣大群眾所接受，慢慢地進入到了每家每戶。但是這三個產品目前都是獨立的單體，且都需要電能來支持它們正常工作，這樣既占用空間，又浪費資源，特別是出行時攜帶不便，因此設計一款綠色的、便攜式的護理套裝是十分必要的。
（二）設計目標：通過對牙刷、牙齒檢測儀、剃須刀三款產品的分析與研究，找到了三者的共同點——需要電能支持產品工作、需要把手方便使用。根據三者的共通點，對其進行新的設計，運用組合技法，形式上將三款產品合而為一，可隨意組合，使產品整體達到造型精美、體積小重量輕的特點，功能上仍能發揮各自的作用。產品整體造型運用柔美的線條，局部添加適當?shù)募±恚雇庑魏?jiǎn)約而不乏單調、時尚的同時具有一定的防滑作用，滿足人們的審美需求和情感。在如今快節奏的生活中，需要通過對產品的設計來緩解人們的壓力和壓抑的心情，讓生活更健康。
二、功能和結構

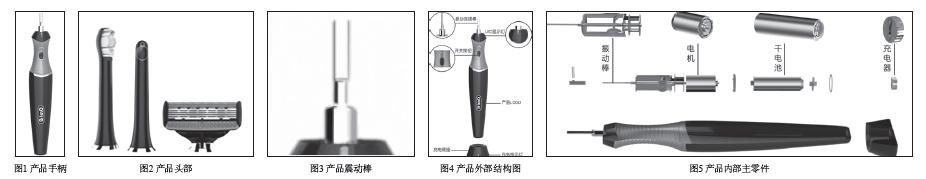

（一）功能：新型便攜式護理套裝實際上是一款“三合一”的產品，是牙刷、牙齒檢測儀、剃須刀三款產品的組合體。事實上三個產品的使用功能沒有發生變化，而是在形式上進行了創新，設計了一個可供牙刷、牙齒檢測儀、剃須刀共用的手柄，（如圖1）所示。三款產品的頭部可根據使用者需要隨時進行更換使用，通過直接插入的方式可與手柄匹配，（如圖2）所示，手柄內置的振動棒起到連接和傳輸電流的作用，（如圖3）所示，使手柄與頭兒形成一個完整的產品并正常工作。根據三者對電能的要求，綜合考慮額定電壓設置為110-220V，額定功率2w，充電電流75MA-90MA，額定頻率50HZ/60HZ，電池為鋰電池，產品支持全身水洗，（如表1）所示，支持牙刷、牙齒檢測儀、剃須刀正常工作，發揮各自的功能。這樣的組合設計，既節省了空間又節約了資源。
（二）結構：新型便攜式護理套裝在造型方面進行了創新性設計，所以結構也發生了相應的變化。以下從外部結構和內部結構對產品進行分析。
1. 外部結構：產品主體分三部分：頭部、手柄、底座。頭部包括：牙刷頭部、牙齒檢測儀頭部、剃須刀頭部；手柄由震動棒、LED顯示燈、開關按鈕、產品LOGO組成；所述的震動棒用來傳輸電流，連通牙刷、牙齒檢測儀和剃須刀的頭部和手柄，使產品正常工作；所述的LED顯示燈顯示產品的工作狀態；所述的開關按鈕控制產品啟動與關閉；充電底座包括USB接口和充電顯示燈。所述的充電顯示燈顯示充電的狀態(如圖4)所示。
2. 內部結構：產品內部主要的零件有震動棒、電機、干電池、充電器。震動棒起到連接產品頭部與手柄和傳輸電流的作用；齒輪電機提供動力，使產品正常工作；電池能儲存一部分電能，方便我們出行時使用；充電器起到傳輸電能的作用，將電能傳輸?shù)诫姵乩铩８呻姵貫殡姍C(jī)提供電源，兩者同時被安置在電池盒里，電池盒上設置手動開關，控制電機電源的通斷；電機轉軸伸出電池盒外，與震動棒相連，它提供動力（如圖5）所示。
三、造型和色彩
（一）造型：一款好的產品必然離不開一個美觀的造型，俗話說“人靠衣裝，佛靠金裝”，產品也不例外。而隨生活水平的提高，人們不再單單只追求產品造型的美觀，更希望能滿足心理上的需求和情感。

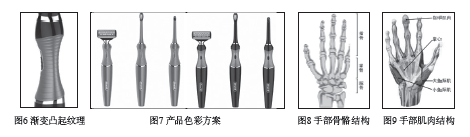

目前市場上的牙刷、牙齒檢測儀、剃須刀的形態大同小異，品牌多樣但造型類似，新型便攜式護理套裝在造型上進行創新，打破了傳統圓柱體的形態，消除它帶給人們笨重、呆滯的感覺。新產品整體形態呈梭形，通體靈活運用曲線對產品塑形，帶給人輕快靈便的感覺，線條柔和，肌理柔美，看上去既美觀又舒適。手持部分的弧度設計符合人機工程學，符合指抓握式工具的設計原則，保證人們?cè)谑褂脮r(shí)達到最佳舒適度。手柄的中部設計加入了漸變的凸起式肌理，材質為硅膠，一方面為了造型的美觀，另一方面硅膠防滑穩定性好，柔軟舒適，健康環保，防震，更換方便且易清洗，同時可長期性與肢體接觸。由于材質的不同，視覺上將手柄分割成了兩部分，硅膠部分位置的設定，遵循了美學原則，并且依據抓握式工具的配重比原則，使人們?cè)谧ノ帐直鷷r(shí)用力最小，受力最小，舒適性最高。產品整體造型的視覺美感首先會吸引人的眼球，同時也達到了人們目前的審美需求，(如圖6)所示。
（二）色彩：自然界賦予了人們各種各樣的色彩。一款好的產品首先要有著讓消費者看著十分舒適的配色。人們?cè)诟惺墚a(chǎn)品的時候，首先是注意色彩，然后才會注意物體的形狀及其他因素。色彩的魅力舉足輕重，影響著人們的精神感覺，只有色彩符合人的生活方式和審美情趣，才能使人產生舒適感、完全感和美感[1]。
每一種色彩都具有其自身的特點，常用的色彩與心理感受的關系（如表2）所示。
色彩在產品設計中具有先聲奪人的視覺觀賞藝術魅力，同時它會彰顯產品的檔次。這款新型便攜式護理套裝造型精美并且體積小，所以色彩的選擇應盡量能體現出產品的特點，同時要滿足現代人們的欣賞水平和追求時尚、個性的心理。綜合考慮，新型便攜式護理套裝的配色方案一個選擇以蔚藍色作為主色，給人深邃、平靜、永恒的感覺，柔性中不乏韌性，呈現的視覺效果科技感十足；一個以淡灰紫色為主色，屬于高級灰系列，會給人一種高雅、神秘、柔和的感覺，很符合女性的特質，適合女性使用。兩種配色總體來看透露著低調卻不乏時尚的味道，形態和色彩的搭配十分和諧，給人舒適的感覺。產品色彩方案效果圖（如圖7）所示，
四、人機關系
人機工程學涉及到的知識極其廣泛，比如應用生理學、心理學、醫學。它研究人機系統中人與機器之間的關系，提高系統工作效率。在設計中人的因素越來越重要。所以我們必須考慮產品設計中的人機關系[2] 。新型便攜式護理套裝在使用過程中需要手持這個動作來完成操作，達到使用目的，因此產品造型符合人手的抓握設計是非常重要的，以下是人手部骨骼結構，（如圖8）所示，手部肌肉結構，（如圖9）所示。
指握式工具，在進行人機關系設計時應注意以下幾方面：
1.盡可能減小指球肌的壓力，因?yàn)橹肝帐焦ぞ咦ノ彰娣e小，所以對抓握部位應重點設計；[6]
2.盡可能保證上臂和前臂處于無負荷狀態；[6]
3.充分考慮操作力的方向性；
4.合理的抓握配重。
新型便攜式護理套裝根據指握式工具的特點對造型進行創新性設計，手持的接觸面積很小，對手指抓握部分進行合理設計，通過對材質和肌理的選擇、對結構的設計使指球肌肉壓力最小，以達到最佳的使用舒適度。手柄的中部設計加入了漸變的凸起式肌理，材質為硅膠，一方面為了造型的美觀，另一方面起到防滑的作用，并且硅膠質軟，可長期性同人的皮膚接觸，人手指抓握時，不會有硬朗的感受，會感覺到細膩柔軟。手柄部分材質的不同、結構的分割、尺寸的設定，都是依據指抓握式工具的設計原則，為了達到合理的抓握配重，使產品用起來讓使用者感覺到更加輕便。開關按鈕的部位設定方便使用者使用，上下推按的使用方式相比按鈕式不易發生誤按的情況，推按式需要使用者上下稍稍用力才能達到使用目的，同時開關按鈕也加入了凸起的紋理，起到裝飾和防滑、增加摩擦力的作用。
這款新型便攜式護理套裝，整體給人輕巧的感覺，它造型精美，體積小，相比目前的產品更節省空間，特別是出行時，人們都不喜歡繁瑣的東西，想輕裝出發，這種“三合一”的設計剛好滿足了人們對產品的需求，在保證產品功能的同時，減小了產品的體積。當使用者使用這款產品時，根據自己的需要對產品頭部進行更換，更換方式的設定充分考慮了使用者的心理，要使操作簡單、快速，不增加使用負擔，因此更換方式為直插式，直接將頭兒拔下來，將另一個需要使用的頭兒插進去，這種使用方式操作簡便，不費力不費時。
結論
新型便攜式護理套裝的設計主要關注產品的創新性，設計理念以人為本，從使用者的需求方面出發對產品進行研究和設計，讓人們的生活更方便、更健康。產品從功能、結構、造型、色彩和人機關系這些方面進行設計，解決現有產品功能單一、占用空間、浪費資源、造型同化的問題。通過對產品形態的設計、色彩的選擇和搭配，使產品呈現出極具科技感的視覺效果；對功能和結構的設計充分考慮人與物的關系，讓使用者感受到產品的人性化，感受到產品帶給他們的快樂、帶給他們的方便。通過上述研究工作，新型便攜式護理套裝可以為用戶提供一種更便捷、更健康的生活。
部分的弧度設計符合人機工程學，與人手持工具時的姿勢相吻合，但不是絲毫不差地貼合手的握持部分，尤其是掌心的位置，應略留空間，以減少壓力和摩擦力。依據指抓握式工具的設計原則，由于指抓握時與產品
參考文獻
[1] 孫穎心 . 老年心理學 [M] . 北京 . 經濟管理出版社 . 2007
[2] 丁玉蘭 . 人機工程學 (第4版）[M] . 北京 . 北京理工大學出版社 . 2000
[3] 曾凡寧 . 色彩地域性在VIS設計中的應用 [J] . 設計 . 2017 . (9) : 64-65
[4] 信建英 . 希望點列舉法在產品創新設計中的應用探討 [J] . 科技與創新 . 2017 . (10) : 59
[5] 吳平 . 面向用戶體驗的產品細節設計 [J] . 包裝工程 . 2016 . 37 (6) : 71-74
[6] 張鋒濤 . 手握式工具的人機關系設計研究 [J] . 廣西輕工業 . 2010 . (11) : 60-61
